一、概述

1、適用產品：適用交流電用途的裝有一根不可拆卸的軟纜的額定電壓超過50V但不超過250V(單相電纜卷盤)或超過50V但不超過440V(除單相以外的所有電纜卷盤）、額定電壓不超過16A的電纜卷盤；

2、主要功能：根據標準：GB2099.7第5.6.6條款，GB/T19637-2017標準要求，測試電纜線盤電線收放疲勞壽命試驗和其自帶插座的機械疲勞壽命試驗；

二、技術特點

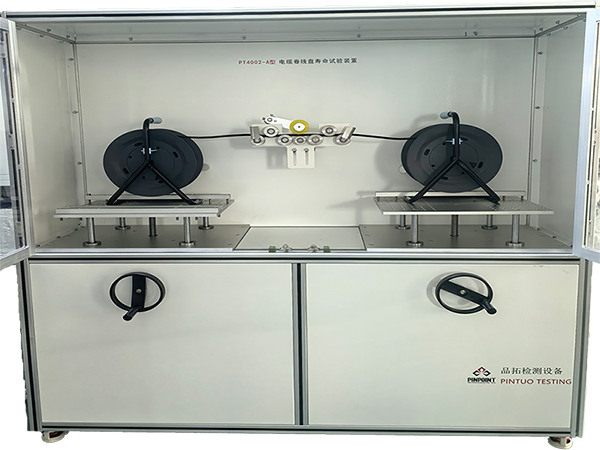

1.線纜卷盤壽命試驗裝置由鋁合金型材支架臺、裝夾平臺、伺服電機、步進電機以及傳動機構、同步帶輪、以及PLC及觸摸屏控制系統，等組成

2.固定線纜卷線盤，按正常便用要求，以0.5 m/s的最大速率朝正常使用時最可能出現的方向?qū)④涬娎|從電纜卷盤退卷后，再盤卷進電纜卷盤里，采用電子計數器記錄試驗次數。

3.采用伺服電機將電纜線拉出規定長度（全長），然后步進電機再反轉。

4.測試次數可設定，10000次循環測試。

三、技術參數

（1）  輸入電壓/頻率：AC220V±10% / 50Hz

（2）  動作速度范圍：（0.1-1）m/s  任意設定。

（3）  拉伸動作行程：最大50m(可調)。

（4）  計數范圍：0～99999次。

四、操作步驟

1. 將試驗樣品卷線盤安裝在左手位置，將空卷線盤安裝在右手位置。用長壓條將卷線盤固定在平臺上，調節升降手輪和卷線盤的位置使卷線盤的旋轉中心和轉軸中心在一直線上。

2. 松開旋轉臂上滑塊的鎖緊螺絲，將滑塊移動到試驗卷線盤的搖手柄位置，將試驗卷線盤的搖手柄嵌入到滑塊上的孔中，并且保存搖手柄在滑塊孔的中部位置，鎖緊滑塊。

3. 空卷線盤重復上述安裝過程。安裝完畢后將試驗卷線盤的電線拉出，將線頭固定在空卷線盤上，并且手動將電線在空卷線盤上繞制幾圈。

4. 將拉出的電線穿過繞線機構的滾輪，將計米輪壓在導線上。

5. 如果需要通電檢測則將試驗卷線盤附近的插頭插入試驗卷線盤的插座內。將空卷線盤附近的插頭插入空卷線盤的插座內。

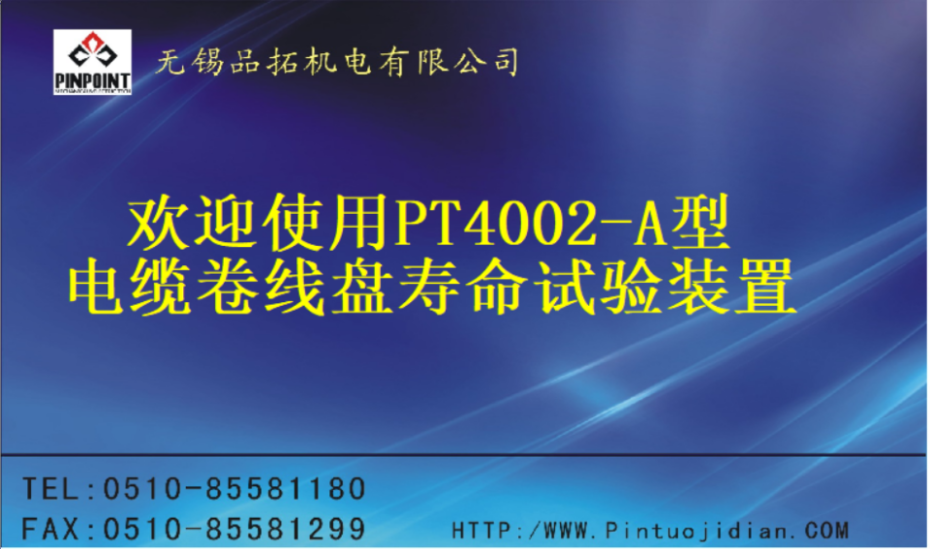

6. 插上電源插座，打開電源，觸摸屏點亮后出現歡迎界面（見下圖）輕觸界面進入下一頁。

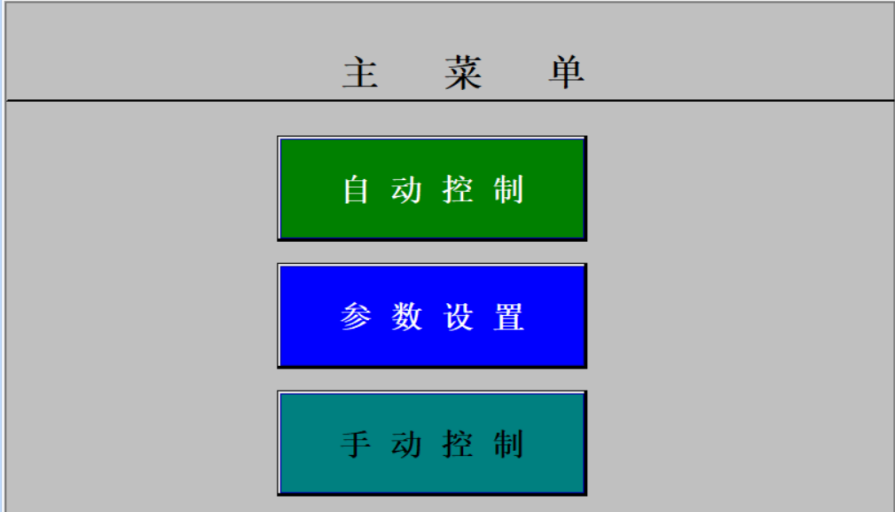

7. 此頁面是主菜單，按對應按鈕進入對應的對話界面。

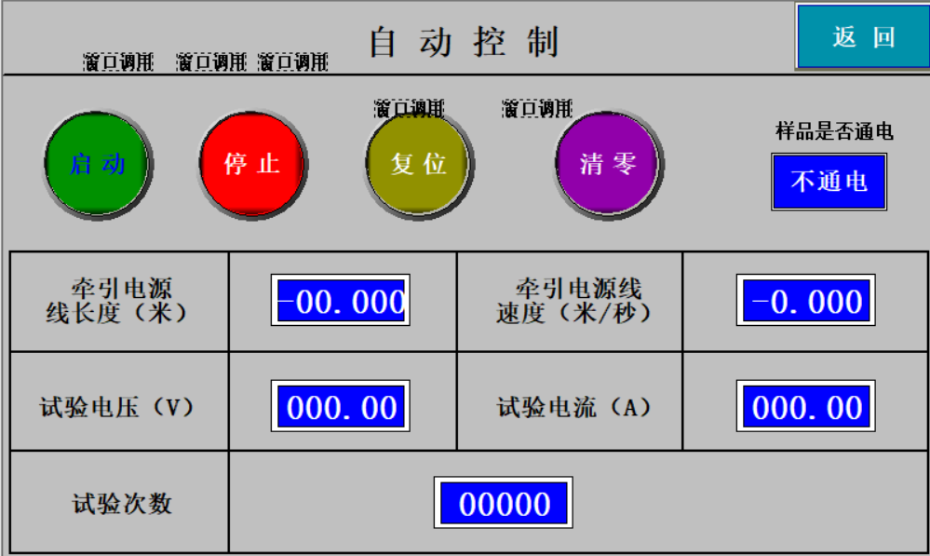

8. 自動控制界面

啟動：按下啟動按鈕機器啟動，實驗正式開始，同時開始計數。注意啟動機器前，需確移線機在起始位置，所以必須先機器復位，等機器復位到起始位置后才能進行試驗，否則機器將不能啟動。

停止：按下停止鍵機器停止工作。

復位：按下復位按鈕擺動夾具將以慢速回到起始位置。當復位時復位按鈕閃爍復位結束停止閃爍。

清零：按下該按鈕將使計數器回零，試驗次數到時計數清零，否則機器不能啟動。

樣品通電按鈕：選擇樣品通電，開始試驗給試樣通電流。

牽引電源線長度：顯示當前拉出電源線的長度。

牽引電源線速度：顯示當前卷線的速度。

試壓電壓：顯示電源線通電時施加電壓。

試驗電流：顯示電源線通電時施加電流。

試驗次數：顯示當前試驗次數。

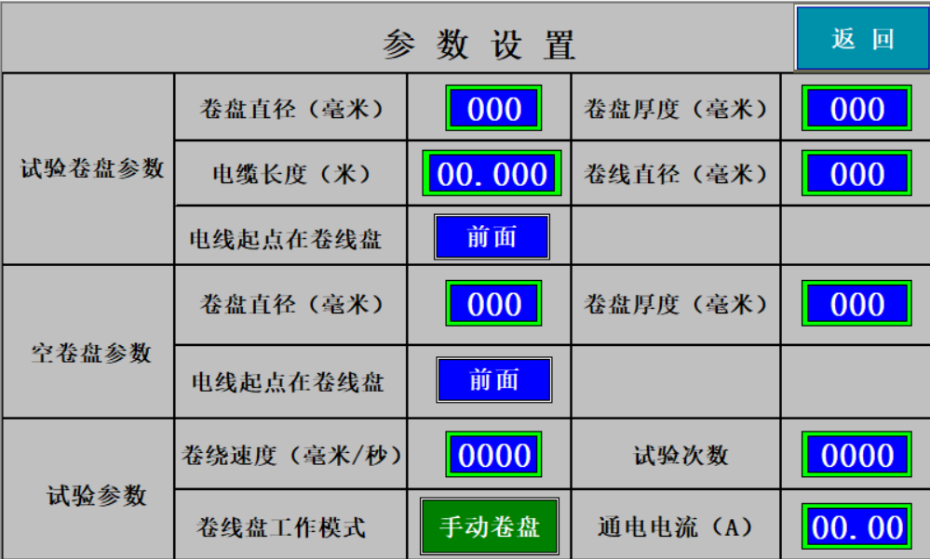

9. 參數設置界面

卷盤直徑：輸入筒體直徑（1）

卷盤厚度；輸入內寬長度（2）

電纜長度：輸入拉出電纜線的長度。

卷線直徑：輸入電纜線的直徑。

電纜起點位置：輸入卷線盤開始卷繞的起始位置。

卷繞速度：輸入卷線的速度。

試驗次數：輸入卷線和回卷的次數。

卷線盤工作模式：選擇試驗卷線盤是手動卷線盤還是自動卷線盤。

通電電流：輸入試驗電流的大小。

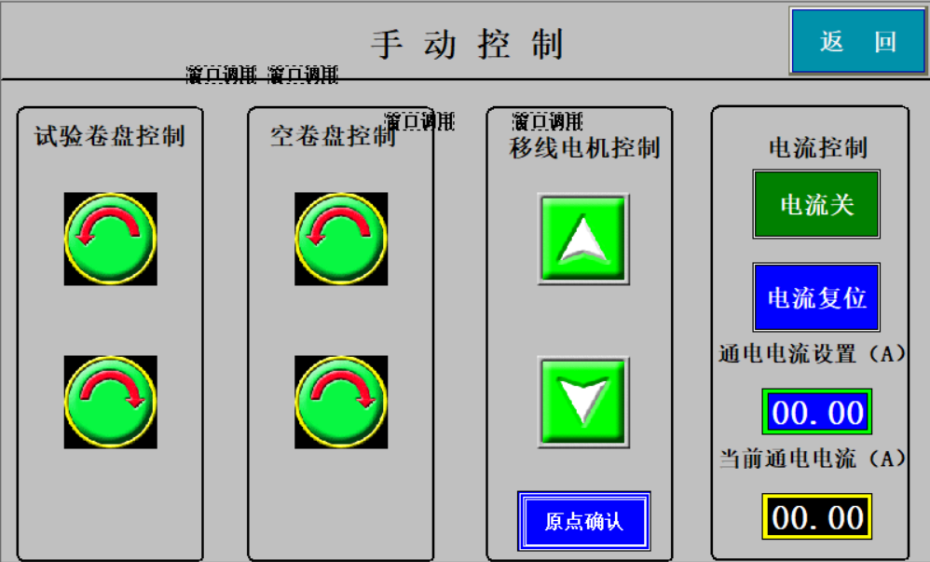

10. 手動控制界面

試驗卷盤控制和空卷盤控制：控制試驗卷盤和空卷盤的順時針或逆時針旋轉。

移線電機控制：用于調整卷繞的起始位置，按原點確認就是將當前位置設置為卷線的起始位置。

電流控制：打開電流開關系統自動將電流調整到設定值。電流復位就是將電流調整到0A 的位置。防止上次調節電流過大，這次打開時電流超出范圍。
