一、 產品概述

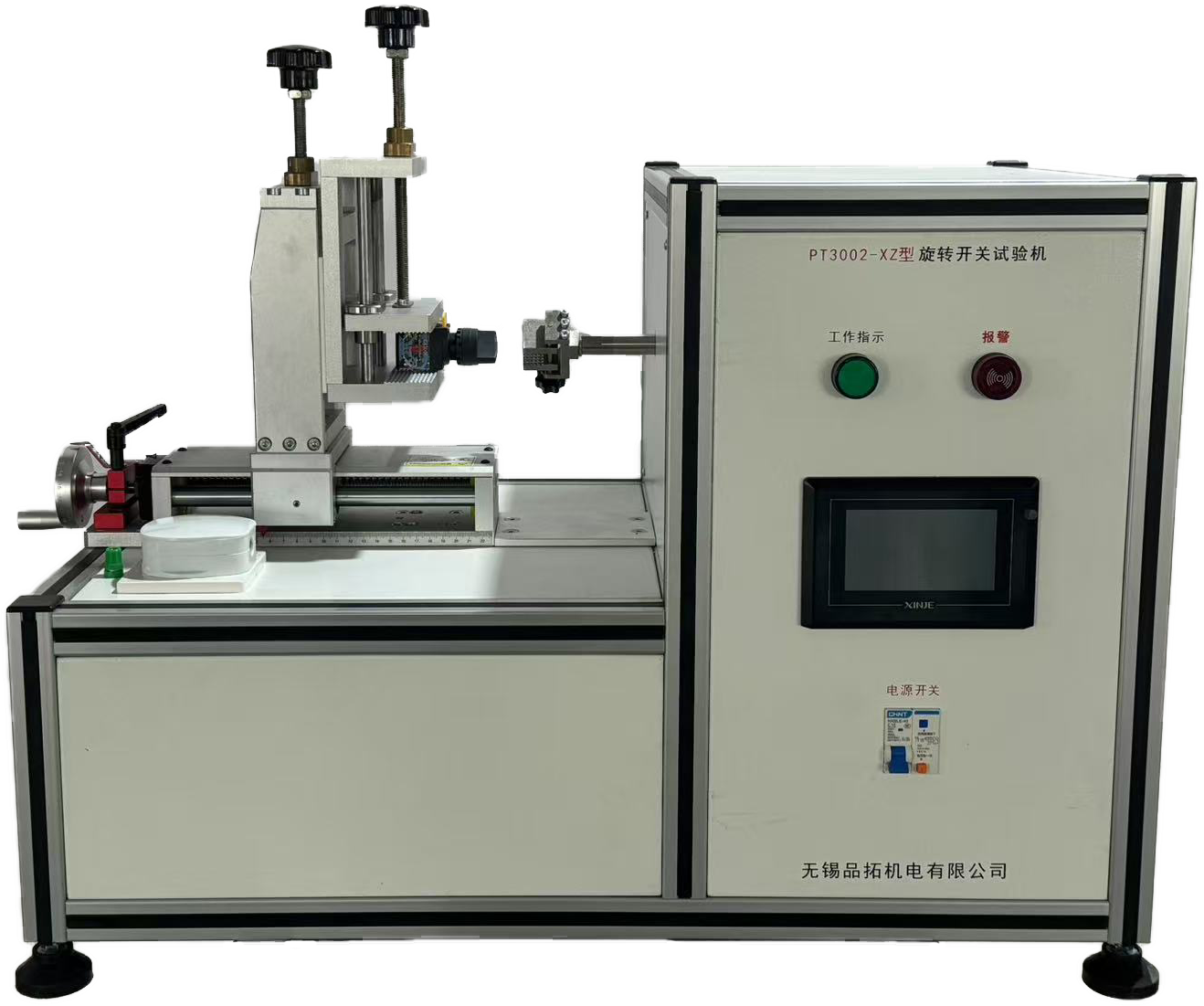

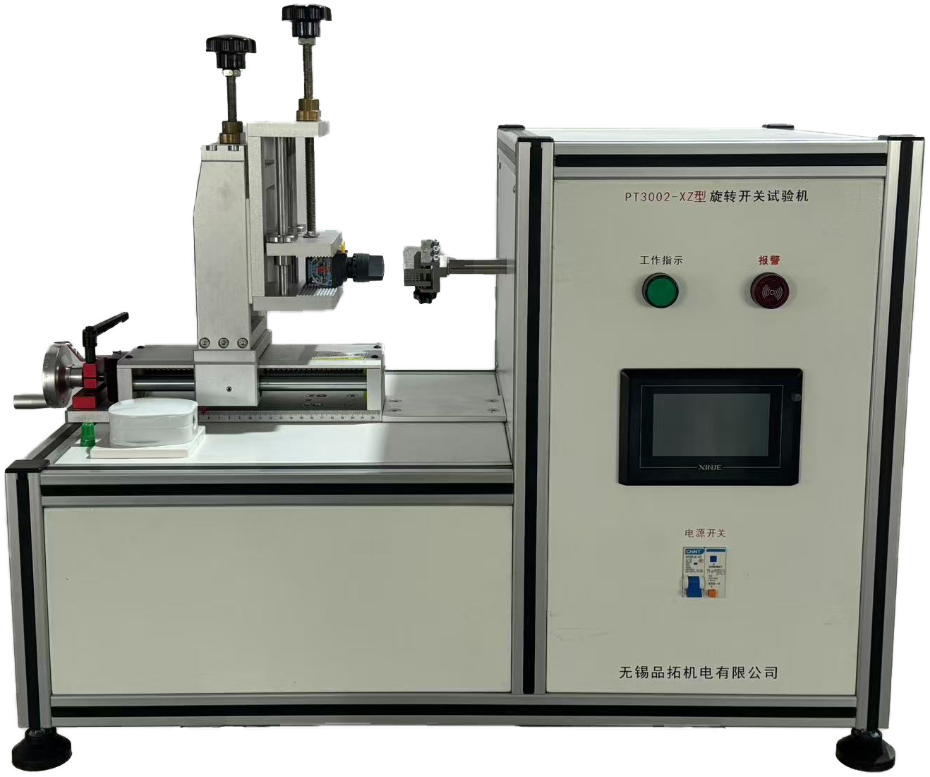

PT3002-XZ型旋轉開關試驗機是根據GB16915.1/IEC60669-1 第18、19章進行開關電氣耐久性試驗的專用設備。該設備適用于額定電流不大于16A的旋轉開關。配上負載（電阻性、電感性、電容性）可做加載試驗，并設有相應的控制系統。是專業檢測機構和開關生產廠家理想的檢測試驗設備。

二、 技術參數

輸入電壓/頻率：AC220V±10%/50Hz

動作速度：0-360度/秒

動作行程：0-999度

動作檔數：0-99

動作次數：0-999999

尺   寸： 1500(W)×1300(H)×500(D) 重   量： 300Kg

三、 使用環境

氣壓范圍：常壓，除非另有說明。

溫度范圍：常溫不超過0~40 ℃，除非另有說明。

濕度范圍：濕度不超過70％RH，除非另有說明。

噪聲范圍：小于65dB，除非另有說明。

防塵范圍：室內清潔，除非另有說明。

四、 主要結構與其功能

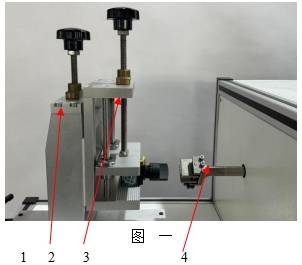

見圖一：

1、 前后移動轉動手輪 （用于調節試驗夾具的前后位置）

2、 上下移動底座的轉動手輪。（用于調節試驗夾具的上下位置）

3、  樣品夾具。（用于夾持試樣）

4、  樣品旋鈕夾具 。用于夾持試驗樣品的旋鈕。

五、控制板與操作功能

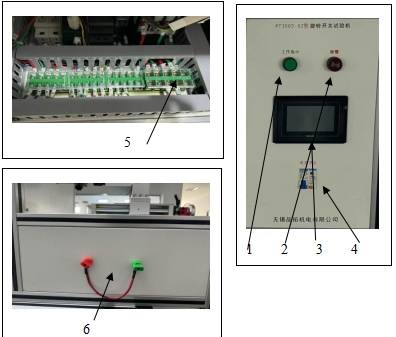

開關機正面控制面板（圖三）：

1、

工作指示 。當實驗盡享時此指示燈亮。

2、 報警。當試驗出現故障或試驗次數到時此蜂鳴器發出報警聲音

3、 數：有行程設置、開關速率、角度設置、設定檔位、試驗次數。顯示操作數據：顯示設定的行程、速率、度、檔位、次數。

4、 開關機電源控制。

5、 試樣電源和負載接入端。如果輸入電源為負載箱串接負載接入，則將輸入的進線接L1和N1兩個端子，10號和9號端子短接。如果輸入是沒有串接負載，則將兩根電源線接L1、N1端子上將負載接到10號和9號端子上。

6、 外接9號和10號端子，外接負載可以連接內部9號和10號端子也可以連接外部端子。

六、操作步驟

1、 將試樣安裝在樣品夾具上，調整樣品的前后，上下，左右位置使樣品的旋轉中心和樣品旋鈕夾具的旋轉中心在一條直線上。

2、 將負載電源接到L1和N1的電源輸入端子上，將負載接到9號和10號端子上。

3、 將樣品的出線連接到32A的插頭上，將插頭插入插座。

4、 觸摸屏操作（將控制電源插頭插在AC220V電源供電插座上，打開電源開關）。

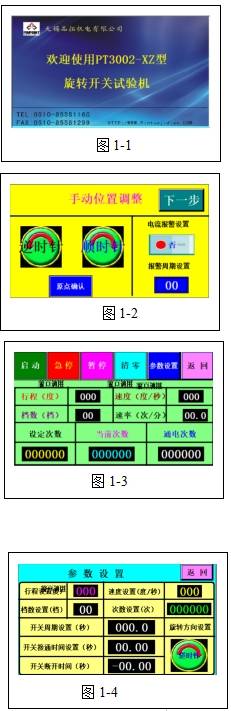

⑴、 觸摸屏點亮，進入第一畫面（圖1-1）。手觸“進入”進入下一畫面見（圖1-1），

⑵、
此頁是調整開關的起始點位置（見圖1-42）點動的順時針、逆時針是為了進一步調整好樣品旋鈕夾具的位置。按原點確認按鈕默認這一點是啟動零點，每次停止后自動復位到啟動零點。電流檢測按鈕開時，當開關出現開路或短路狀態延時報警時間后機器停止運行顯示報警狀態。報警周期設置：設置報警時間（1個報警周期=接通時間+斷開時間）按下 下一步按鈕，進入下一個畫面。

⑶、 該頁面開停試驗機的控制頁面（見圖1-3），前后兩個工位分別各有四個按鈕， 啟動 按鈕，機器開始運行，暫停按鈕按下時，機器回到起始位停止，按下 繼續 按鈕，機器繼續運行。停止按鈕是在緊急狀態下，將試驗立刻終止。此時機器不管試驗在什么位置，都將馬上停止。設定次數顯示設定次數，當前次數顯示為機器機械運行的次數，當當前次數等于設定次數時，機器運行結束。通電次數反映了觸電的狀況，如果通電次數與當前次數不符，表明中間有接觸不良狀態。

⑷、 在圖1-3中，如果按下參數設置 按鈕則進入另一頁面，見圖1-4。當按下右面的數字時，會跳出一個數字盤，輸入完數字后按數字盤的ENT 鍵，獲得確認，重新輸入數字按 ESC鍵。旋轉方向設置，是設置按啟動按鈕時旋轉的方向是順時針還是逆時針。按下 返回 進入圖1-3，

⑸、 報警輸出

1、試驗次數已到，產生原因:當前計數值大于或等于設定值。解決方法：按確認后按清零將當前值清零后繼續試驗。

2、伺服異常，產生原因:運行用伺服電機產生故障。解決方法：按確認后關閉電源5秒后再重開電源如果報警解除即可繼續試驗；如果報警沒有解除請打開觸摸屏另一側的機箱在伺服驅動器上讀出報警代碼并記錄后聯系品拓工程師。

七、注意事項

7.1 產品使用條件

產品使用條件主要是嚴格按照環境使用條件要求執行（見第四條款）。控制電源電壓的接入需嚴格按照說明書圖紙要求接入，任何過電壓或欠電壓使用對設備都是有害的。試驗電源供電能力、氣源壓力、水源流量的配置必須符合設備的要求，由于配置不符合設備要求而造成設備無法正常工作或設備損壞的，協和公司不承擔任何責任。

7.2 使用注意事項

設備在使用前，認真閱讀說明書，嚴格按照說明書要求進行操作。發現有疑問的地方請及時與協和的技術人員溝通。

7.3 安全注意事項

設備運行過程中，不得隨意更改接線、隨意用手觸及執行機構、不得隨意打開機蓋伸入機器內部、出現異常響動、振動、冒煙、異味應立即關斷電源開關，待事情查清后方可繼續工作。

八、護理與保養

8.1 設備護理

執行機構定期加入潤滑油，加油方法與加油類型有協和工程師指導進行。

8.2 日常保養

設備表面保持干燥、清潔。
