一、 概述

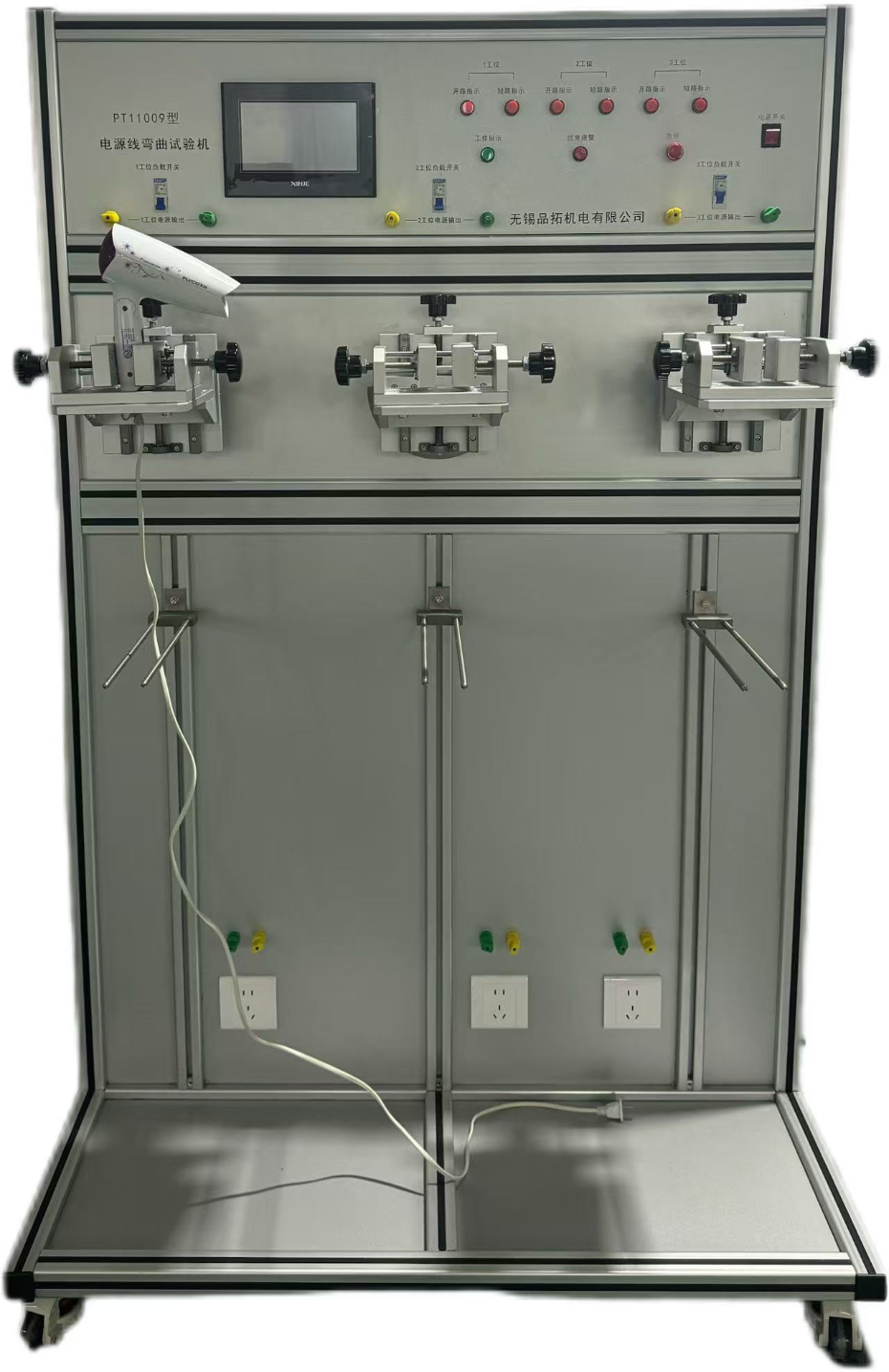

PT11009-3型電源線彎曲試驗機適用于電動工具、小家電、電器附件等器具護套彎曲性能的試驗專用設備。該設備能滿足標準GB3883.1第24.12、GB4706.1第25.14、GB2099.1第23.4條款中的有關要求，是專業檢測機構和電動工具生產廠家理想的檢測試驗設備。

二、 特點

１． 試驗容量大，可同時進行3組試驗。

２． 滿足出口電器彎曲角度(20 °～360°)變化的特殊要求。

３． PLC控制，伺服電機驅動。

４． 觸摸屏操作界面友好。

５． 直接帶載試驗，具有短路、開路檢測，報警及自動切斷負載功能。

６． 整機結構合理、性能可靠、操作方便。

三、 主要技術指標

輸入電源/頻率  220VAC±10%/50Hz±1Hz

試  驗 工 位  3工位

彎　曲 角 度  20°～360 °

計數設定范圍  0～999999次（二路）

彎  曲 速 率  20～90次/min(（彎曲角度×彎曲次數/分≤ 5400°/min)

顯  示 精 度  0.5%F.S±3dight

四、裝夾說明

          圖1

         圖2

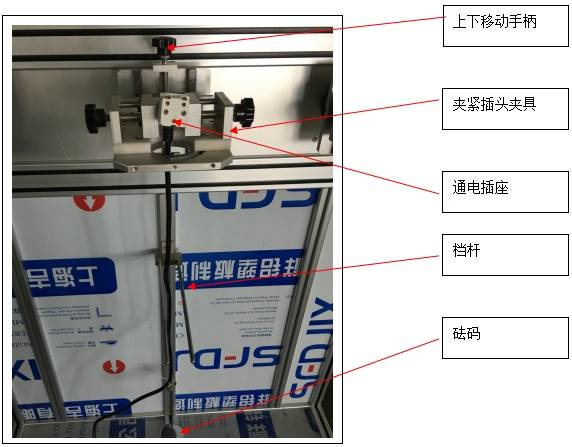

1. 圖1為整體安裝圖，先把插頭固定在插頭夾具上面，擰動2邊手柄使插頭夾在中心位置。

2. 擰動上下移動手柄，使線的彎曲點在旋轉中心上。

3. 將插座插在插頭上，插座的電源線與設備上的接線端子連接，使測試設備處于通電狀態。

4. 在距離扭曲點不小于300mm的電源線下方系上重物砝碼。

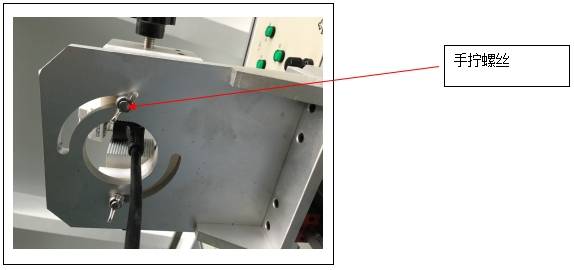

5. 圖2為下面的2個手?jǐn)Q螺絲，在被測試插頭需要旋轉90度測試時，擰松2個螺絲，將夾具體整體旋轉90度后固定好

四、操作程序

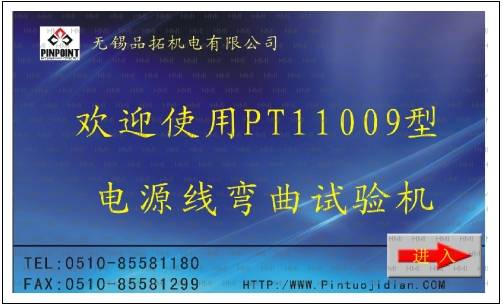

接通電源，推上空氣開關，觸摸屏出現如下初始畫面（圖3）

         圖3

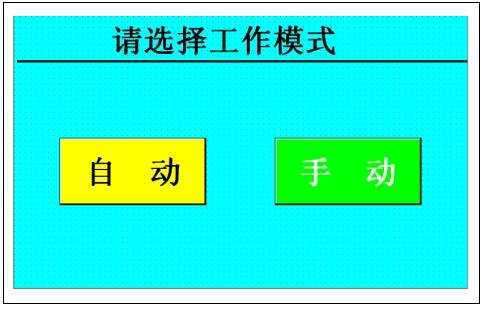

觸摸“進入”將進入下一個頁面，如下圖（圖4）：

自動模式：進入自動模式可以進行試驗。

手動模式：進入手動模式在檢修時手動控制開關通斷。

                            圖4

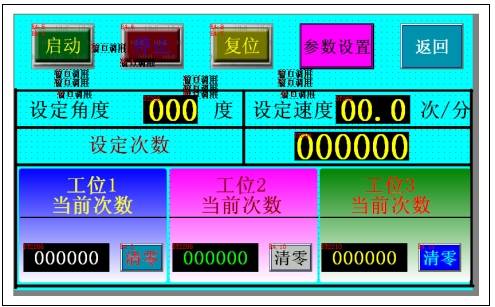

按“自動”進入自動模式（見圖5）。

                圖5

啟動：   按下啟動按鈕機器啟動，實驗正式開始，同時開始計數。注意啟動機器前，需確保機器擺動夾具處于垂直中心位置，所以必須先機器復位，等機器復位到中心位置后才能進行試驗，否則機器將不能啟動。

停止：按下停止鍵機器停止工作。

復位：按下復位按鈕擺動夾具將以慢速回到垂直中心點。當復位時復位按鈕閃爍復位結束停止閃爍。

清零：按下該按鈕將使計數器回零，試驗次數到時計數清零，否則機器不能啟動。

參數設置：是指對本實驗的三個參數進行設定包括擺動角度，速度（次/分鐘），

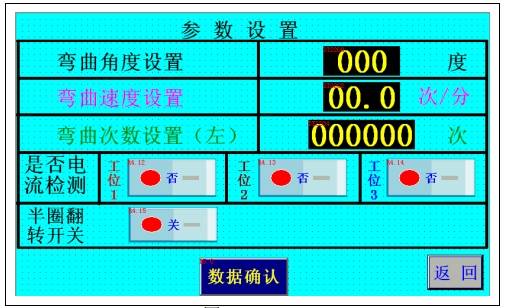

總次數。按下此按鈕將進入下一個頁面（圖6）：

                               圖6

圖中 0000號位置，為待設置參數，分別對應角度，速度和次數三個參數開機默認值分別為:

角度設定90 ° ，速度設定60r/min，擺動次數:10000次。

三個參數都可以調節，調節步驟如下：

１． 先按一下00000位置的顯示的數字，按下后數字開始閃爍。

２． 根據自己想要設定的角度對屏幕右邊的鍵盤進行操作，完成后按“ENT”鍵，如果數字停止閃爍，則說明輸入成功。

檢測電流和不檢測電流：為用戶提供一個可選的實驗環境，當用戶正常實驗時應選擇“檢測”。用來檢測電源線在彎曲過程中是否產生斷路或開路。當用戶沒有加負載試機時，將可以選擇“不檢測”以防止機器誤判斷為故障信號而停機。

 半圈翻轉開關：此開關是選擇是否使用半圈翻轉功能，選擇此功能原來設定翻轉90度時是從0度到90度再到0度再到-90度翻轉，而現在為0度到90度再到0度再到90度翻轉。

設定結束需要按數據確認否則輸入數據無效。

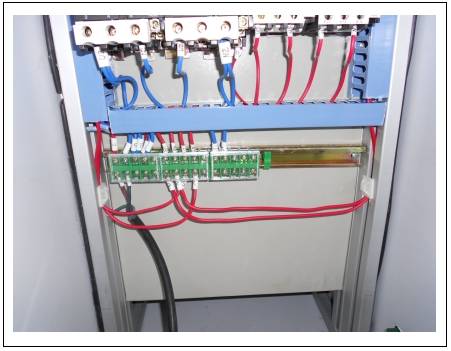

注：當試樣所要求的電源不是220VAC/50Hz時，打開后蓋板應先把其所需的電源接到設備內部 標有L’,N’的“外接”端子上。

                                           圖7

1、 把電源插頭接到220VAC/50Hz的電源插座（16A三極）上，合上電源開關。

2， 進入觸摸屏操作界面（參考觸摸屏操作流程），按下復位按鈕使工件夾具回到起始位置（工件夾具到水平位置）。

3， 在觸摸屏相應的操作界面中，設置擺動角度速度，和其中角度值為標準條款規定的全程擺動的角度范圍值，速度為規定的彎曲速率值（單位：次/分鐘）

4，在觸摸屏操作界面中，“不檢測電流”按鈕，表示對回路電流不作檢測，設備可以進行機械運行試驗，直到計數次數達到設定值時會停止。“檢測電流”按鈕，表示設備在運行過程中對回路電流進行檢測，此時，如果電源線出現短路或開路將出現故障報警，電源攪在一起表示短路，斷路器將跳開，“短路指示”燈亮，電源線扭斷表示斷路“斷路指示”燈亮。

5、負載連接。如使用完整的器具(如小家電、小型移動燈具)進行試驗，則無需外接負載。如對零部件(電動工具手柄、插頭/插座)進行試驗，則需外接負載。

6、所有設置，試驗工件裝夾完成后，進入正式操作的觸摸屏界面，按下“起動”按鈕，“試驗開始。

7、試驗過程中，短路指示燈或開路指示燈亮?xí)r，即自動切斷該工位輸出電源，且停止該工位的計數。但不停止擺動。

8、當計數顯示值等于設定值時，試驗結束，設備自動停機并報警。

9、按“停止”按鈕，報警停止（在試驗過程中按該鍵能使設備停機），按試驗要求繼續試驗或結束試驗。

10、試驗全部結束后，關掉電源開關。
