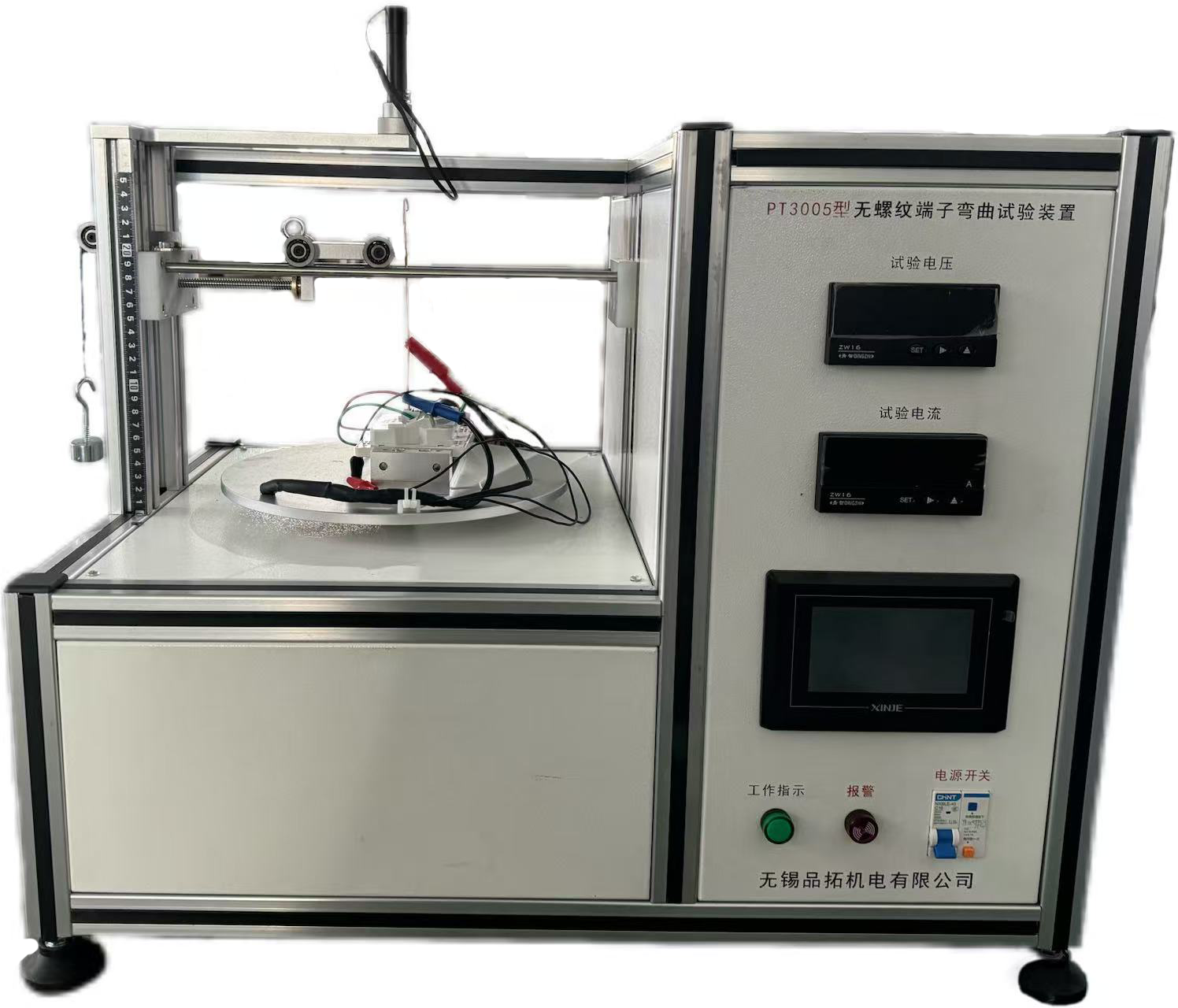

一.概述

PT3005型無螺紋端子接線彎曲試驗裝置是由品拓機電（無錫）有限公司設計制造的專用設備。該設備符合GB2099.1第12.3.12條款標準的相關要求，適用于各類電器的無螺紋接線端子的接觸試驗。是專業檢測機構和產品生產廠家及各級質檢部門理想的檢測設備。

二．特點

1. 試驗過程由程序控制，數字顯示，結束后能自動關閉并報警。

2. 設備結構精密，施力精準

3. 轉盤角度控制精準

4. 鋁合金型材基價，美觀大方

三．主要技術指標

1. 電源：AC220V，50HZ

2. 轉盤角度：30°*12方向

3. 旋轉角度：0～360^o

4. 掛重砝碼：1N,0.5N,0.25N

5. 主機外形尺寸：長680×寬480×高550

6. 主機重量：30kg

四．控制面板圖及觸摸屏操作

工作指示燈及報警燈：?jiǎn)?dòng)后和報警或發生故障時啟用

觸摸屏：具體操作見下方

電源開關：控制系統供電

試驗電流：顯示試驗電流

壓降顯示：顯示當前壓降

當測試件在轉盤上安裝完成，拉力及導線安裝完成，電源送上，即可設置觸摸屏如下：

圖1

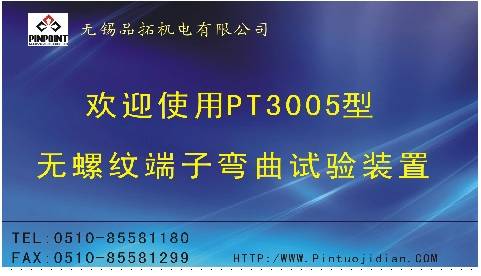

圖1為歡迎界面，按下進入圖2

                      圖2

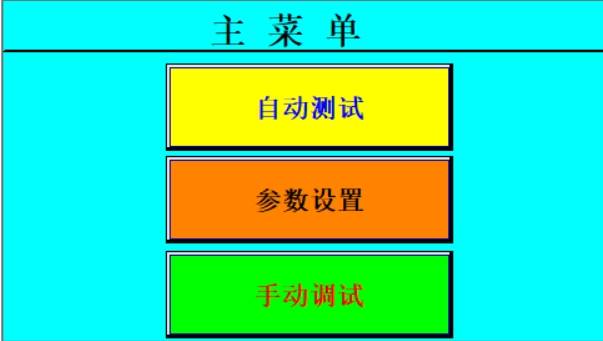

圖2畫面選擇，分別為“自動”“手動”“參數設置”畫面，根據需要按下

按“手動”，進入圖3

                 圖3

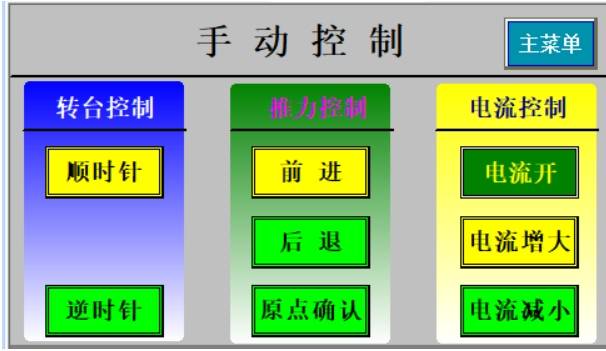

可手動操作轉臺電機正反旋轉，伸縮電機前進和后退。原點確認按鈕，確定升縮電機起始的位置。每次啟動前必須復位到此位置才能試驗。電流開按鈕接通試驗供電電流。電流增大減小按鈕調整供電電流的大小。

                      圖4

                       圖5

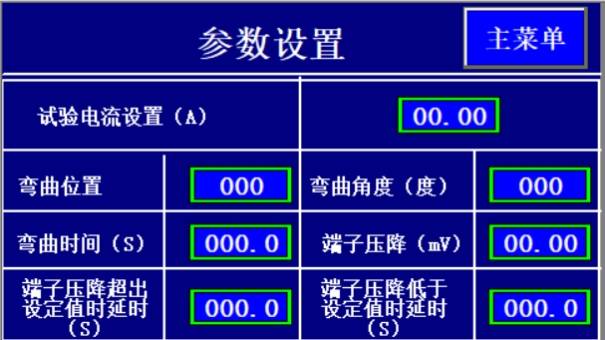

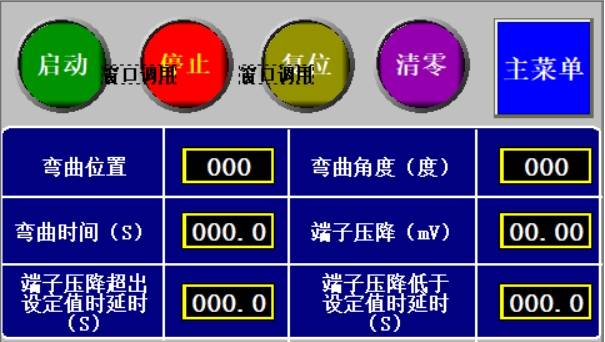

圖4是自動模式，在圖2里按“自動”進入。圖5是參數設置，彎曲位置設置每次試驗需要進行多少個位置進行彎曲。彎曲角度設置每次位置旋轉的角度。彎曲時間設置每次導線施加壓力后延時時間。端子壓降設置端子壓降的報警值（標準要求25mA）。端子壓降超出設定值時延時時間設置壓降超過端子壓降設定值時延時時間（標準要求不超過60秒）。端子壓降低于設定值時延時時間設置壓降超過設定壓降后又低于設定壓降后再這個位置繼續施加力的時間（標準要求30秒）。試驗電流設置根據試驗要求設置試驗電流。進入圖4自動界面，按下啟動，設備開始動作，按下停止按鈕，動作立即停止鈕。每次新實驗啟動前，請先按下清零按鈕。再按復位按鈕等升縮電機回到原點后繼續試驗。

五．操作說明

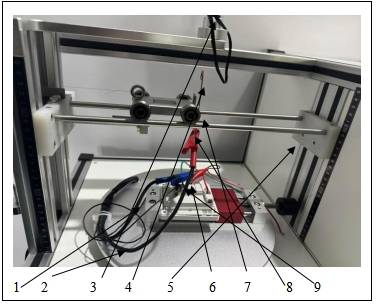

1.將試樣用1平口鉗夾持好。移動平口鉗將被測端子對準2圓盤旋轉中心。（方法：用3激光筆上照出的紅點位置就是圓心）。符合標準要求（10A為1.5平，16A為2.5平 ）的硬線4安裝在被測試的無螺紋端子上，松開5小車位置調節螺釘，調整小車的位置使被6測端子的平面和7施力點之間的距離為100mm。

2. 無螺紋端子里安裝測試導線，與8外接電流連接供電（旁接線柱上2根粗線），與外接儀器連接可顯示壓降（旁接線柱下2根細線）。電壓測試端子（細線）夾持位置越接近無螺紋端子越好。

3. 根據實驗要求在掛砝碼的細繩掛10砝碼。

4. 設備供電，伸縮電機回復在原位，設置參數胡，按下啟動

5. 電機旋轉到設定角度停止，伸縮電機前進施加壓力，到達設定延時時間后，電機縮回，其中通過外接儀表要看好導線壓降。此為1個循環參數。
