一、功能概述：

   根據GB4706-1-2005 21.2 、GB4943-2001:2.10.6.6、EN61558-1標準要求制造 ，用于劃痕試驗；設備X、Y軸采用步進電機驅動，Z軸也 采用電動升降 ，Z軸劃針可根據不同的測試要求調節傾斜角度（調節范圍：45-90度） .

二、技術特點：

1、顯示屏上設定劃痕長度、劃痕間距、 下降位置、劃痕速度、劃痕數目等測試參數，是一款適用性強、方便好用的測試設備。

2、設備X、Y軸采用步進電機驅動，Z軸 也采用電動升降，下降落針時不會對測試樣品產生沖擊，避免氣動或電磁鐵吸放方式有沖擊狀態，避免打耐壓時該下落點有不合格或被擊穿現象。

三、設備操作：

1、將試樣按要求固定在試驗機的臺面上；將刮針手動調節到與水平面呈 80~85o 狀態，施加10±0.5N軸向力；打開電源開關進入界面。

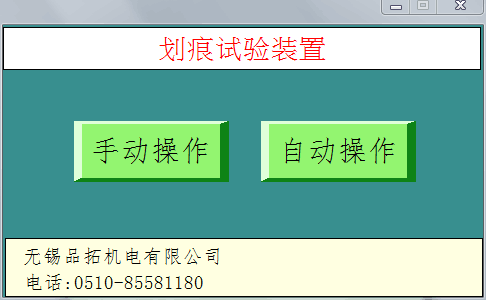

2、初始界面如下

3、根據需要選擇手動操作或自動操作 。

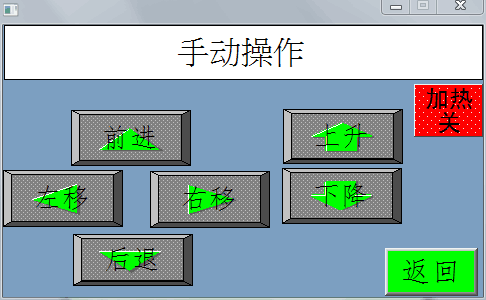

以下界面為手動操作界面：

前進：手動控制Y方向前進動作

后退：手動控制Y方向后進動作

左移：手動控制X方向左動作

右移：手動控制X方向右動作

上升：手動控制Z方向上動作

下降：手動控制Z方向下動作

加熱開/關：手動控制發熱管啟停

返回：返回上一操作界面

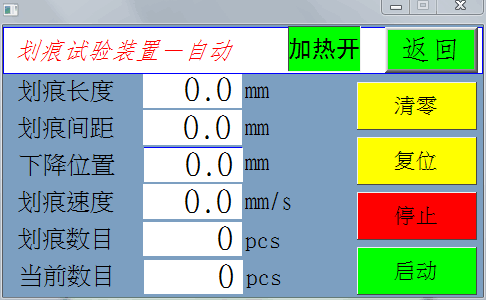

以下界面為自動操作參數設置界面：

加熱開/關：手動控制發熱管啟停

返回：返回上一操作界面

劃痕長度：設置劃痕長度，0~200mm可設

劃痕間距：設置劃痕間距，0~50mm可設，與劃痕數目之乘積<200mm

下降位置：設置Z軸下降距離，0~25mm可設

劃線速度：設置運動速度，0~30mm/s可設

劃痕數目：設置劃痕總數，0~200pcs可設，與劃痕間距之乘積<200mm

當前數目：顯示當前劃痕數目

清零：清除當前測試次數

復位：XYZ軸自動復歸原點

停止：停止測試

啟動：設置好參數，自動完成測試

參數設定完成后按復位 按鈕,各軸自動返回原點,當各軸返回原點后,按 啟動 按鈕即可進入測試。

四、注意事項：

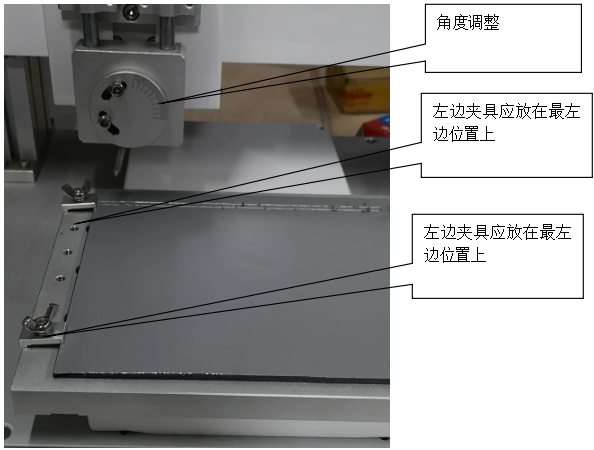

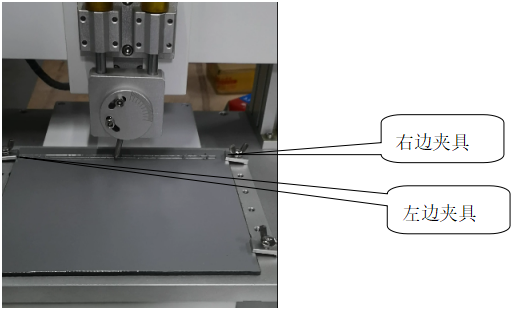

4.1樣品安裝時左邊夾具應鎖左邊第一排孔位置；

4.2設定行程時先量好左右?jiàn)A具距離，不能超過距離；

4.3操作時注意高溫燙傷；

4.4試驗運行期間，勿接觸臺面刮針，避免意外傷害；

4.5輸入電源為220V，50HZ，應帶接地線三極插座；

4.6測試過程如有問題按急停。

特別提示：遇到不能自行處理故障請及時通知生產商，生產商會盡快提供服務。
