一、概述

本試驗裝置是符合GB4706.24-2008等相關標準要求定制，主要用來測試洗衣機門按照正常使用狀態打開和關閉時，經過標準要求的循環周期后，是否能對產品產生損壞。

二、 技術參數

1、控制方式：伺服電機驅動+PLC控制；

2、工作電源：220V 50Hz 10A；

3、次數：0~9999可設置；

4、開門速率：0 ~1.5m/s可設置；

5、次數頻率：0 ~99s可設置；

6、輸出力值：0 ~20kg；

三、使用操作

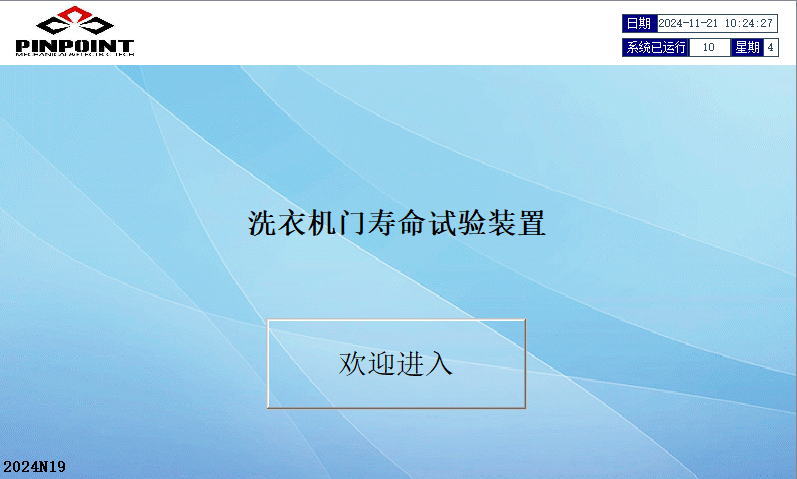

1、接通電源，接上氣源，進行試驗，點擊進入“歡迎進入”

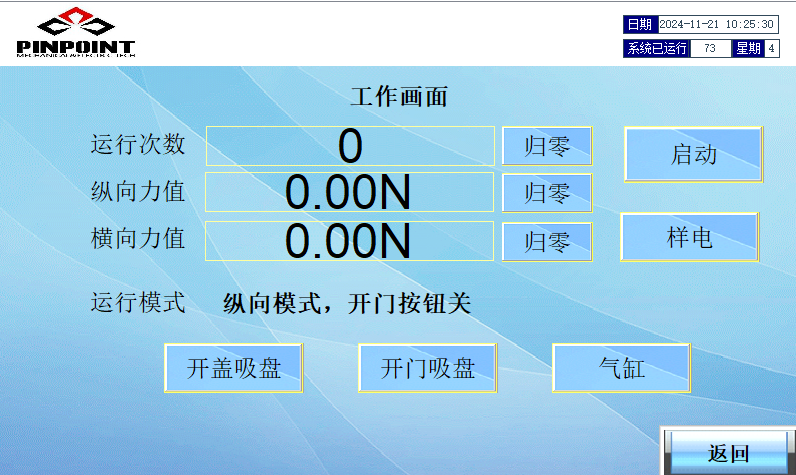

2、進入“工作 畫面”界面

把樣品放置在地面上，用左右兩邊夾塊頂住樣品位置，根據洗衣機門的開門方式選用不同位置的吸盤，以橫向開門為例，把帶吸盤的左右轉動桿靠近洗衣機門，點擊吸盤，使得吸盤能夠吸住洗衣機門，如果洗衣機門帶鎖的話需要手動解鎖，然后點擊手動開門，打開到一定程度后，點擊手動關門，循環幾次看是否順暢，可以通過吸盤位置和洗衣機放置位置來調節。

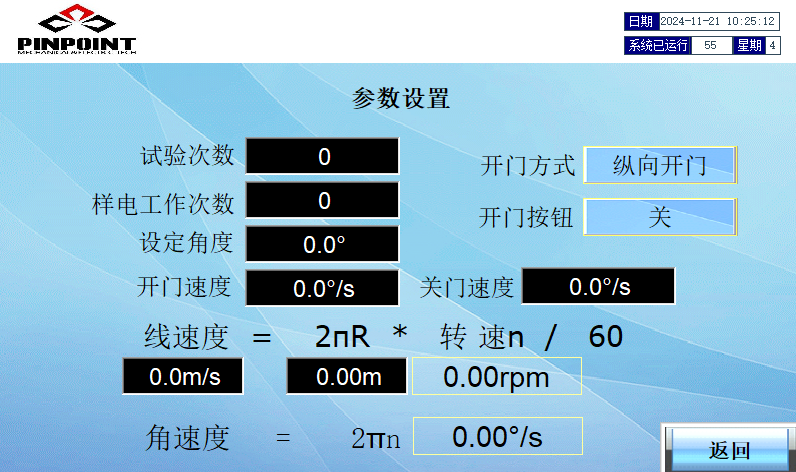

3、進入?yún)?shù)設置，設定參數。

在參數設置里設定試驗次數——總共的運行次數；

角度——開門的最大位置和初始位置夾角；

速度——開門的角速度；需要根據實際情況轉換成線速度以滿足標準要求

開門方式——橫向開門指左右開門，縱向開門指上下翻蓋開門；

開關按鈕——解鎖氣缸是否動作；

開門方式——對應不同樣品選擇不同的開門方式

4、點擊返回運行畫面，選擇運行模式后，點擊啟動。

設備自動運行，到達運行次數后自動停機，可以在運行狀態時查看力值顯示。

5、試驗完畢后，取下樣品檢查是否有損壞。

四、維護保養

1、 工作前要檢查緊固件是否松動，松動的要鎖緊。

   2、非工作時要切斷電源
